鼓形齒輪是在直齒圓柱齒輪的基礎上演變而成的，為了能實現偏轉位移，齒輪的毛坯件為一個球體被兩個平面切割后形成的，即齒輪分布在被平面切割后剩余的球面上，在它的軸向截面內的齒頂圓、齒根圓及分度圓均為圓弧形，各個圓弧的中心都位于齒輪軸線的同一點上。齒式聯軸器是由兩個聯接盤，通過其內、外齒聯接。帶有內、外齒的聯接盤通過花鍵或鍵與變速器和驅動橋聯接。
齒式聯軸器具有徑向、軸向和角向等軸線偏差補償能力,具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點,特別適用于低速重載工況,如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。壓路機上的鼓形齒式聯軸器用于發動機與變速器之間的連接，我們采用的是鼓形齒式聯軸器，這種連接結構的聯軸要求，半聯軸器在與橡膠連接的部位上打孔、攻絲；在每個半聯軸器的拉出與柴油機主離合器輸出軸入齒輪箱輸入軸相配合的花鍵孔。

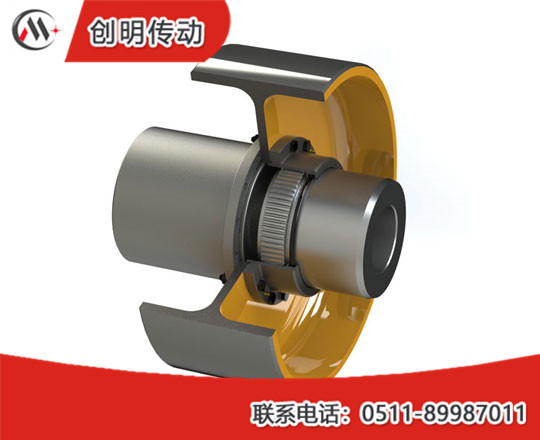

齒式聯軸器是在直齒齒輪聯軸器的基礎上，消化吸收國外先進技術而開發的新型齒式聯軸器。它是由齒厚呈腰鼓形的外齒軸套和與其相配的內齒圈組成的嚙合付聯結兩軸的，適于重載和需要軸線位移補償?shù)膬奢S傳動。在一般情況下，要求被聯結的兩軸同心，而且在運轉過程中繼續保持同心狀態是不可能的，因為有安裝誤差，軸承磨損，受力變形，基礎下沉等致使軸線產生徑向、角向位移。
齒式聯軸器具有補償位移的特性，降低了由于軸線位移引起的附加載荷，提高了傳動裝置的工作平穩性和可靠性，從而延長了傳動裝置的使用壽命。齒式聯軸器的內部結構很復雜，所使用的材質有一定的要求，才可以滿足扭矩及轉速的使用要求。齒式聯軸器的鼓型齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。聯軸器所用的鋼材精煉，以保障原材料性能的穩定，這樣的聯軸器將成為市場主流產品。
